Руководство по выбору материала для колец подшипников: соответствие GCr15 и российского стандарта ШХ15, а также ключевые моменты при закупке
2026-10-14
Для предприятий-производителей подшипников выбор марки стали для колец напрямую определяет твердость, износостойкость и контактную усталостную долговечность готового изделия. GCr15 в китайской системе стандартов и ШХ15 в российской системе — это две наиболее широко используемые марки высокоуглеродистой хромистой подшипниковой стали. Их состав и свойства практически идентичны, что делает их самой распространенной парой «аналогов с разными названиями» в рамках сотрудничества между подшипниковыми отраслями Китая и России. В данной статье проводится сравнение двух стандартов, обобщаются ключевые моменты выбора материала и нюансы при закупке.
I. Одна марка, два стандарта: международное соответствие
| Система стандартов | Номер/Название стандарта | Марка |
| Китай | GB/T 18254-2016 «Высокоуглеродистая хромистая подшипниковая сталь» | GCr15 |
| Россия/СНГ | ГОСТ 801-78 «Сталь подшипниковая. Технические условия» | ШХ15 |
| Германия/Евронормы | DIN EN ISO 683-17 | 100Cr6 (W-Nr. 1.3505) |
| Япония | JIS G 4805 «Высокоуглеродистая хромистая подшипниковая сталь» | SUJ2 |
| США | ASTM A295 / SAE | 52100 |
Примечание: выше приведены общепринятые в отрасли приблизительные соответствия. Стандарты разных стран имеют различия в пунктах контроля, состоянии поставки и методах оценки; при выполнении заказов между различными системами стандартов следует проводить проверку на соответствие целевому стандарту, оговоренному в контракте.
II. Сравнение химического состава: основная часть идентична, детали различаются
| Элементы (плавочный анализ, %) | GCr15（GB/T 18254-2016） | ШХ15（ГОСТ 801-78） |
| C | 0.95–1.05 | 0.95–1.05 |
| Si | 0.15–0.35 | 0.17–0.37 |
| Mn | 0.25–0.45 | 0.20–0.40 |
| Cr | 1.40–1.65 | 1.30–1.65 |
| P | ≤0.025 | ≤0.027 |
| S | ≤0.025 | ≤0.020 |
| Ni | ≤0.30 | ≤0.30 |
| Cu | ≤0.25 | ≤0.25 |

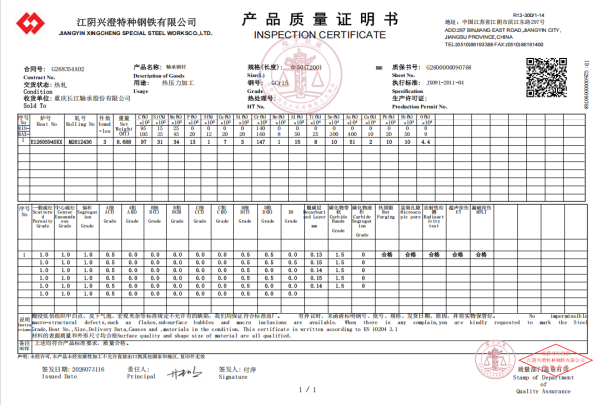

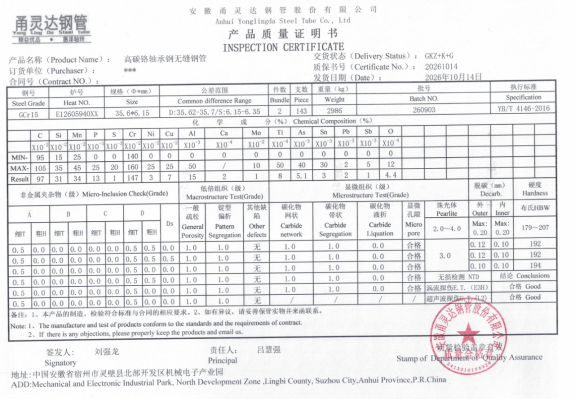

Как можно заметить, основные диапазоны содержания углерода и хрома в обеих марках совпадают, а различия заключаются в деталях: у ШХ15 нижний предел хрома чуть шире (от 1,30%), а требования к сере и фосфору имеют свои особенности — ГОСТ строже регламентирует содержание серы (≤0,020%), но допускает чуть больше фосфора (≤0,027%). Материал GCr15, закупленный по китайским стандартам, по основным приемочным показателям хорошо сопоставим с ШХ15; тем не менее, при оформлении официальных экспортных заказов следует руководствоваться целевыми стандартами, прописанными в контракте. Ниже приведены примеры сертификатов качества (MTC) на сырье GCr15 от наших постоянных заводов-поставщиков и сертификатов на сырье, используемое нами для производства подшипниковых труб:
III. Эксплуатационные характеристики и технологические особенности: от стальной трубы до кольца подшипника
Твердость обеих марок стали в отожженном состоянии при поставке составляет 179—207 HBW; после закалки и низкотемпературного отпуска твердость может достигать 61—66 HRC, что обеспечивает высокую и равномерную твердость, хорошую износостойкость и контактную выносливость.
В процессе производства колец прецизионные подшипниковые трубы являются отправной точкой для «экономии материалов и трудозатрат»: трубы проходят токарную обработку, закалку и отпуск, шлифовку и суперфиниширование для изготовления колец. По сравнению с технологией сверления прутковых заготовок, этот метод обеспечивает более высокий коэффициент использования материала и более целостную структуру волокон металла. Это предъявляет четкие требования к трубному прокату:
• Точность размеров: допуски по наружному диаметру и толщине стенки, а также овальность напрямую определяют равномерность припуска на токарную обработку (точность размеров прецизионных холоднокатаных подшипниковых труб компании контролируется в пределах ±0,2 мм, охватывая весь размерный ряд φ12—111 мм — согласно данным официального сайта компании);
• Качество поверхности: зеркальная полировка торцов, отсутствие заусенцев, что позволяет сократить последующие этапы обработки у заказчика;
• Внутреннее качество: в соответствии с GB/T 18254-2016, содержание кислорода в слитковой стали ≤15×10⁻⁴%, в непрерывнолитой стали ≤12×10⁻⁴%, контроль неметаллических включений проводится по стандартным шкалам;
• Специализированные стандарты: подшипниковые трубы могут соответствовать стандарту YB/T 4146-2016 «Бесшовные стальные трубы из высокоуглеродистой хромистой подшипниковой стали»; в системе российских стандартов это соответствует ГОСТ 800 «Трубы стальные для подшипников. Технические условия».
IV. Три совета по закупкам для покупателей из русскоязычного региона
1. Проверка сертификатов качества на соответствие целевым стандартам: проверка химического состава, твердости после отжига, макроструктуры и оценки неметаллических включений на соответствие ГОСТ 801-78; при необходимости запрос дополнительных отчетов о дефектоскопии и твердости.
2. Сокращение сроков поставки за счет складских запасов: наличие стандартных типоразмеров на складе в сочетании с поставкой в размер позволяет значительно сократить сроки (постоянное наличие стандартных спецификаций на складе компании, доставка в Россию по железной дороге занимает от 15 дней — согласно данным официального сайта компании).
3. Предварительное согласование нестандартных спецификаций: возможно изготовление под заказ комбинаций наружного диаметра и толщины стенки вне диапазона φ12—111 мм. Рекомендуется на этапе запроса предоставлять целевой стандарт и перечень приемочных испытаний для планирования производства и контроля.
Источники данных
1. GB/T 18254-2016 «Высокоуглеродистая хромистая подшипниковая сталь», Государственная система открытого доступа к стандартам (openstd.samr.gov.cn)
2. ГОСТ 801-78 «Сталь подшипниковая. Технические условия», химический состав ШХ15 (перекрестная проверка по базам данных материалов и базе сталей Splav-Kharkov)
3. YB/T 4146-2016 «Трубы стальные бесшовные из высокоуглеродистой хромистой подшипниковой стали», ГОСТ 800 «Трубы подшипниковые. Технические условия» (см. «Анализ действующих стандартов на высокоуглеродистую хромистую подшипниковую сталь и сравнение стандартов для GCr15» Китайского института стандартизации, cnis.ac.cn)
4. Сравнение международных марок: база данных Splav-Kharkov Marochnik (52100/1.3505/100Cr6/SUJ2/GCr15/ШХ15)
Параметры SEO-публикации (для сотрудников отдела публикации и переводчиков)
Целевые ключевые слова: кольца подшипников, GCr15, ШХ15, подшипниковые трубы, подшипниковая сталь (использовать поисковые запросы для российского региона при переводе)
SEO-заголовок: Выбор материала для колец подшипников: соответствие GCr15 и ГОСТ ШХ15, ключевые моменты при закупке
Meta-описание: Таблица сравнения химического состава GCr15 и российского стандарта ШХ15, соответствие международным маркам (100Cr6/SUJ2/52100), твердость после отжига и закалки, а также рекомендации по закупке колец подшипников.
Рекомендуемый URL slug: gcr15-vs-shkh15-bearing-ring-material
Рекомендации по внутренним ссылкам: анкор «прецизионные подшипниковые трубы» ведет на страницу каталога стальных труб; анкор «кольца подшипников» ведет на страницу продукции колец.
